Charge rapide USB-C en 2026 : PD 3.2, AVS et GaN — ce qui change vraiment pour les laptops « AI-ready

Le chargeur de votre laptop est en train de devenir un composant aussi stratégique que le processeur qu’il alimente. Avec l’arrivée du PD 3.2 et de ses mécanismes AVS, la charge rapide USB-C sort de l’ère des 100 W pour s’attaquer aux stations de travail « AI-ready » de 240 W et plus. Plongée dans les spécifications, les architectures et les compromis qui façonnent l’alimentation de la prochaine décennie — en gardant les pieds sur terre sur ce qui est réellement déployé et ce qui relève encore de la feuille de route.

2026, l’année où la charge rapide a changé de dimension

Il y a encore trois ans, charger un ordinateur portable puissant signifiait traîner un bloc d’alimentation propriétaire de la taille d’une brique, souvent spécifique à une marque. En 2026, ce paradigme s’effrite. La convergence de trois forces — l’explosion des besoins en puissance des laptops « AI-ready », la maturation des transistors en nitrure de gallium (GaN) et la publication de la spécification USB-C Power Delivery 3.2 — a transformé le chargeur en un accessoire universel, compact et de plus en plus standardisé.

Le déclencheur est bien connu des ingénieurs : les nouvelles générations de GPU mobiles et de processeurs conçus pour l’inférence locale (NVIDIA, Intel, AMD) exigent des puissances que le bon vieux PD 3.0 ne pouvait pas fournir. Avec sa limite de 100 W (20 V × 5 A), la norme de 2017 était devenue un goulot d’étranglement. Les fabricants de stations de travail portables ont d’abord répondu par des connecteurs propriétaires, puis par des implémentations propriétaires du PD 3.1. Mais l’industrie avait besoin d’une base commune, robuste et extensible.

C’est là qu’intervient le PD 3.2. Il introduit notamment l’AVS (Adjustable Voltage Supply) — une évolution majeure qui permet de négocier des tensions fines et dynamiques jusqu’à 48 V, ouvrant la voie à des chargeurs de 140 W, 240 W et même 280 W. Le marché a suivi : en avril 2026, Ugreen lançait son Nexode 45 W PD 3.2, tandis que des acteurs B2B comme Phihong publient des designs de référence pour des chargeurs 280 W destinés aux laptops « AI-ready ». Anker, avec son Prime 240 W à quatre ports, s’est imposé comme une référence grand public.

Ce panorama n’est pas qu’une affaire de consommateurs. Pour les ingénieurs et les makers, il s’agit de comprendre ce qui change réellement : les mécanismes de négociation, les topologies de conversion, les contraintes thermiques et les pièges d’interopérabilité. C’est l’objet de cet article : dresser un état des lieux technique, chiffré et honnête, de la charge rapide USB-C en 2026.

PD 3.2 décortiqué : ce que l’AVS change vraiment

Pour mesurer le saut, il faut revenir aux fondamentaux. Le PD 3.0 (2017) a introduit le PPS (Programmable Power Supply), un mécanisme permettant d’ajuster la tension par pas de 20 mV, mais dans une plage limitée à 21 V et 100 W maximum. C’était une avancée pour la charge de batteries lithium — notamment dans les smartphones — mais insuffisant pour les gros consommateurs.

Le PD 3.1 (2021) a ajouté l’EPR (Extended Power Range), portant la limite à 240 W (48 V × 5 A). Mais l’EPR fonctionnait par paliers fixes : le chargeur annonçait des profils de tension prédéfinis (28 V, 36 V, 48 V) et le périphérique choisissait. Pas de réglage fin en cours de charge. C’est ce que confirment les synthèses récentes sur l’évolution du standard : PD 2.0 plafonnait à 100 W (20 V/5 A), PD 3.0 a apporté le PPS pour des requêtes de tension et de courant précises, et PD 3.1 a ajouté l’EPR avec ses profils 28 V, 36 V et 48 V pour atteindre 240 W sur un seul câble USB-C (TechTimes, janvier 2026).

Le PD 3.2, lui, généralise l’AVS. Concrètement, l’AVS permet de négocier une tension continue dans une plage donnée — par exemple 15 V à 48 V par pas de 20 mV — et de la modifier dynamiquement en cours de session, sans re-négociation complète. C’est un peu comme passer d’un escalier à une rampe : la tension s’adapte en continu aux besoins du chargeur, ce qui améliore le rendement et réduit le stress sur la batterie.

Selon les analyses de ZX Power, le PD 3.2 AVS reprend les caractéristiques de l’EPR (240 W, 48 V) mais avec une « standardisation AVS plus large » pour l’écosystème USB-C de nouvelle génération. La différence clé réside dans la flexibilité : là où le PD 3.1 proposait des profils fixes, le PD 3.2 permet une adaptation fine, utile pour les laptops qui modulent leur consommation en fonction de la charge CPU/GPU.

Source : ZX Power, comparaison PD 3.0 vs PD 3.1 vs PD 3.2 et TechTimes, janvier 2026

Un point que les ingénieurs ne doivent jamais perdre de vue : la sécurité repose en grande partie sur le câble. Les puces E-marker, obligatoires au-delà de certaines puissances, vérifient la tenue en watts du câble pour empêcher des connexions dangereuses, et les protections contre surintensité et surtension réagissent en quelques millisecondes. La négociation de profil de puissance, elle, se boucle typiquement en moins de 100 ms (TechTimes, janvier 2026). Autrement dit, un chargeur 240 W « compatible PD 3.2 » mais associé à un câble non marqué retombera silencieusement à des puissances inférieures — un piège classique de mise au point.

Pour l’implémenter, les contrôleurs PD doivent gérer des plages de tension plus larges et une négociation plus fine. Des puces comme le TPS65994 de Texas Instruments ou le CYPD4226 d’Infineon (ex-Cypress) sont conçues pour cela, avec des blocs analogiques capables de mesurer et de réguler la tension en temps réel. Les détails précis de la couche PHY (couche physique) ne sont pas publics, mais les ingénieurs savent que l’AVS impose des convertisseurs buck-boost plus rapides et des algorithmes de contrôle plus sophistiqués que le simple PPS.

GaN, PFC, multi-port : anatomie d’un chargeur nouvelle génération

Le PD 3.2 ne sert à rien sans une électronique de puissance capable de délivrer 240 W dans un volume réduit. C’est là que le GaN entre en scène. Les transistors en nitrure de gallium offrent une tension de claquage plus élevée, une résistance à l’état passant plus faible et des commutations plus rapides que le silicium. Résultat : des convertisseurs plus compacts et plus efficaces. Les guides de 2026 convergent : un chargeur GaN est typiquement un tiers à moitié plus petit qu’un chargeur silicium équivalent, avec moins de chaleur dissipée. Comme le rappelle le guide USB-C 2026 de Gadget Words, « pour 65 W et plus, le GaN est essentiellement obligatoire » — plus aucun chargeur premium ne sort sans GaN en 2026.

Mais la miniaturisation ne suffit pas. Pour atteindre 240 W et plus, il faut soigner le facteur de puissance (PFC). Les alimentations de forte puissance doivent respecter les normes de distorsion harmonique (IEC 61000-3-2) et un PFC actif est indispensable. Celui-ci ajoute un étage de conversion (souvent un boost) qui améliore le facteur de puissance et le rendement global, au prix d’une complexité et d’un coût supplémentaires.

Les topologies privilégiées en 2026 sont le flyback quasi-résonant pour les puissances moyennes (65 W à 140 W) et la topologie LLC pour les fortes puissances (140 W à 280 W). La LLC offre un rendement élevé (souvent au-delà de 94 %) mais nécessite un contrôle plus précis. Les designs de référence de Phihong pour les chargeurs 280 W combinent un étage PFC, un convertisseur LLC et un contrôleur PD 3.2, le tout piloté par des transistors GaN.

Texas Instruments propose par exemple un design de référence de 65 W en GaN avec PD 3.0 (référence TIDUF57), qui illustre bien l’approche : un contrôleur PD intégré, un étage flyback avec GaN, et une optimisation du rendement à 20 V/5 A. Pour le PD 3.2, les architectures sont similaires mais avec des contrôleurs capables de gérer l’AVS.

La gestion thermique est un autre défi. À 240 W, un rendement de 94 % signifie 14,4 W de pertes à dissiper ; à 92 %, ce sont 19,2 W. Les chargeurs passifs utilisent des boîtiers en aluminium avec des ailettes, mais certains modèles haut de gamme intègrent des ventilateurs. Les compromis sont réels : un chargeur ventilé est plus compact mais moins fiable, plus bruyant et moins adapté à un usage professionnel intensif.

Le GaN ne se limite plus aux chargeurs de poche

Comme le souligne notre dossier « Le GaN passe à l’échelle : des chargeurs de poche aux alimentations IA », la même technologie qui a révolutionné les chargeurs de smartphone est en train de transformer les centres de données d’IA. Les alimentations tout GaN pour serveurs atteignent désormais des rendements de 98 % en 2026, avec des plages de puissance de 3 à 5 kW par module. Cette montée en charge s’accompagne d’une course aux alimentations de classe mégawatt, où le GaN affronte le SiC (carbure de silicium) sur le terrain des tensions supérieures à 800 V. Les fondeurs comme GlobalFoundries et TSMC se disputent déjà la production de masse de ces transistors, signe que le GaN est devenu un enjeu industriel majeur, bien au-delà du simple chargeur de laptop.

Cette dynamique a un effet direct sur le marché des chargeurs portables : les volumes produits pour les serveurs font baisser les coûts des composants GaN, ce qui accélère l’adoption dans les chargeurs grand public et B2B. Un cercle vertueux que les ingénieurs doivent intégrer dans leurs choix de conception.

Le substrat, angle mort de la roadmap GaN

Il serait tentant de croire que le GaN est une technologie stabilisée. La réalité industrielle est plus nuancée, et elle concerne directement les concepteurs d’alimentations. Comme le détaille notre dossier « GaN-on-silicon : la fin du règne du SiC et du GaN sur substrat coûteux ? », le talon d’Achille du GaN n’a jamais été le GaN lui-même, mais son support. Le mariage GaN/Si impose de gérer un désaccord de maille d’environ 16,9 % entre la structure wurtzite du GaN et le réseau cubique du silicium, ce qui génère un dense réseau de dislocations traversantes lors de la croissance MOCVD (FSM Wafer, mai 2026).

Pourquoi cela compte pour un chargeur 240 W ? Parce que la qualité cristalline conditionne directement la tenue en tension, la résistance à l’état passant et donc le rendement réel — pas celui de la plaquette de démonstration. Le substrat SiC, lui, reste le choix de référence pour les HEMT RF et les fortes dissipations : sa conductivité thermique très supérieure à celle du GaN, du Si et du saphir abaisse la température de jonction, au prix d’une épitaxie plus délicate (couche de nucléation AlN obligatoire pour la mouillabilité) et d’un coût de wafer qui pèse sur le BOM (Ganwafer). Pour un chargeur de laptop, le GaN-on-Si reste donc la seule voie économiquement viable à grand volume ; pour un module de puissance RF ou un onduleur industriel, le SiC garde l’avantage thermique.

Ce que le GaN bidirectionnel change à l’équation

Un point souvent négligé dans les comparatifs de chargeurs : la topologie. Les HEMT GaN bidirectionnels (de type Cascode ou enhancement-mode à canal bidirectionnel) permettent de remplacer un pont redresseur complet par un étage actif unique, réduisant les pertes de conduction et le nombre de composants. Dans un chargeur 240 W, cela se traduit par quelques points de rendement gagnés et un boîtier plus fin — un argument décisif quand il faut loger PFC, LLC et contrôleur PD dans un volume de 200 cm³. Les acteurs qui poussent cette approche (Navitas, EPC, Infineon) misent sur une baisse du coût par watt à mesure que les volumes serveurs tirent les prix vers le bas.

Interopérabilité : le vrai champ de bataille de 2026

La spécification est une chose, le comportement réel en est une autre. Et c’est là que le bât blesse. Le PD 3.2 AVS n’est pas encore universellement implémenté, et la coexistence de trois générations de PD sur le marché crée des scénarios de repli (fallback) parfois déroutants. Un chargeur PD 3.2 branché sur un laptop PD 3.1 négociera un profil EPR fixe ; branché sur un laptop PD 3.0, il retombera à 100 W maximum. Rien d’anormal — mais cela signifie qu’un utilisateur qui achète un chargeur 240 W pour son vieux laptop ne verra aucune différence, et que les fiches produit doivent être lues avec attention.

Le câble reste le maillon faible de la chaîne. Un câble E-marked 5 A est indispensable pour dépasser 100 W ; en dessous, la négociation plafonne à 60 W ou 100 W selon le profil. Les câbles « 240 W » vendus sans certification E-marker sont légion sur les places de marché, et le piège est d’autant plus vicieux que la charge fonctionne — simplement moins vite. Pour un intégrateur, cela impose de qualifier le câble au même titre que le chargeur, avec un test de charge réelle et une vérification de la puce E-marker.

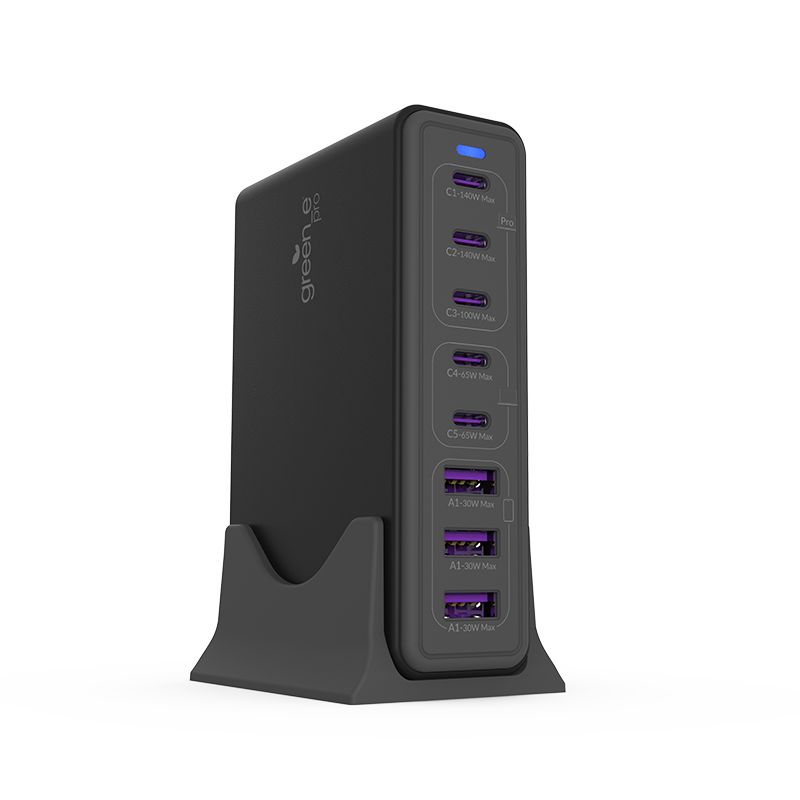

Autre point de friction : la gestion multi-port. Un chargeur 240 W à quatre ports ne délivre pas 240 W sur chaque port simultanément. La répartition est dynamique et dépend des profils négociés sur chaque port. Les architectures modernes utilisent un contrôleur PD multi-canal qui arbitre la puissance disponible en fonction des demandes, avec des règles de priorité configurables. C’est un vrai travail de conception firmware, souvent sous-estimé : un mauvais arbitrage peut provoquer des cycles de renégociation et des chutes de tension perceptibles sur le port principal.

Enfin, la question de la compatibilité avec les standards propriétaires reste entière. Certains fabricants de laptops continuent d’implémenter des profils de charge propriétaires au-dessus du PD standard, notamment pour la charge rapide de leurs propres batteries. Un chargeur PD 3.2 tiers fonctionnera, mais parfois à puissance réduite. C’est un compromis que l’industrie n’a pas encore résolu, et qui explique pourquoi les chargeurs « officiels » restent populaires malgré leur prix.

Ce qu’il faut retenir pour un concepteur

Pour l’ingénieur qui conçoit un chargeur ou une alimentation en 2026, quelques principes se dégagent.

Premièrement, dimensionner pour le pire cas thermique, pas pour le rendement de plaquette. Un rendement de 94 % annoncé sur un design de référence TI ou Phihong se dégrade dès que l’on ajoute le PFC, le câble et les pertes de commutation réelles. Prévoir une marge de 3 à 5 points de rendement et un dimensionnement thermique sur la base de 92 % est une pratique saine.

Deuxièmement, choisir le contrôleur PD en fonction de la roadmap, pas seulement du besoin actuel. Les contrôleurs compatibles AVS sont plus chers, mais ils évitent une révision de design quand le PD 3.2 deviendra la norme. Les puces comme le TPS65994 ou le CYPD4226 offrent cette marge.

Troisièmement, ne pas négliger la partie firmware. L’AVS impose des boucles de contrôle plus rapides et une gestion fine des transitions de tension. Un contrôleur mal programmé peut provoquer des oscillations ou des dépassements de tension transitoires. Les outils de développement des fabricants (TI, Infineon) incluent des bibliothèques et des exemples de code, mais la validation sur banc reste indispensable.

Quatrièmement, penser au-delà du chargeur. La même électronique de puissance GaN se retrouve dans les alimentations de serveurs, les onduleurs et les chargeurs embarqués. Les compétences acquises sur un chargeur 240 W sont transférables à des applications de plusieurs kilowatts — un argument de carrière autant que de conception.

Sources

• TechTimes, janvier 2026 — Top fast charging standards: USB-C PD 3.1, PPS, GaN explained
• ZX Power — Comparaison PD 3.0 vs PD 3.1 vs PD 3.2 AVS
• Gadget Words — Guide USB-C charging 2026
• FSM Wafer, 18 mai 2026 — Transition vers le GaN sur silicium : défis d’ingénierie liés à la croissance épitaxiale
• Ganwafer — GaN sur SiC HEMT Wafer
• Dossiers internes du magazine : « Le GaN passe à l’échelle : des chargeurs de poche aux alimentations IA », « GaN-on-silicon : la fin du règne du SiC et du GaN sur substrat coûteux ? », « electronica Munich 2026 : panorama technique des nouveautés »
