ROHM BD83070GWL-EVK-002 : le buck-boost qui tient dans un carré de 3,3 mm de côté ?

Le 22 juillet 2026, ROHM a annoncé une carte d’évaluation pour un convertisseur buck-boost DC-DC dont les promesses donnent le vertige : 97 % de rendement, 2,8 µA de courant de repos et une surface de montage de seulement 12,87 mm² avec cinq composants externes. Derrière les chiffres, se cache une tentative de redéfinir les standards de l’alimentation embarquée pour l’IoT et les wearables. Mais que vaut vraiment cette BD83070GWL-EVK-002 face aux ténors du marché ? Plongée technique dans une annonce qui mérite mieux qu’un simple communiqué.

L’alimentation embarquée sous haute tension : ROHM frappe fort avec une carte d’évaluation grand format miniature

L’écosystème de l’électronique embarquée vit une frénésie de miniaturisation. Montres connectées, bagues intelligentes, écouteurs sans fil, capteurs IoT autonomes : chaque nouveau produit exige une batterie plus petite, une autonomie plus longue et une densité de puissance toujours plus élevée. Dans ce contexte, le convertisseur DC-DC buck-boost est devenu un composant clé, car il permet de maintenir une tension stable quelle que soit la charge de la batterie – un atout indispensable lorsque la tension d’une pile lithium-ion chute de 4,2 V à 3,0 V en fin de décharge.

C’est dans ce paysage que ROHM a dévoilé le 22 juillet 2026 sa carte d’évaluation BD83070GWL-EVK-002, basée sur le circuit intégré BD83070GWL. L’annonce, relayée par plusieurs canaux (communiqué officiel ROHM, PRNewswire, zonebourse, wiot-group.com), met en avant des performances qui, si elles sont confirmées, placeraient ce composant dans le haut du panier : rendement jusqu’à 97 %, courant de repos ultra-faible de 2,8 µA, et surtout une surface de montage record de 12,87 mm² (3,3 × 3,9 mm) obtenue avec seulement cinq composants externes (le CI lui-même, une bobine et trois condensateurs).

L’ambition est claire : offrir aux ingénieurs une solution « clé en main » pour le prototypage rapide de systèmes alimentés par batterie, tout en ouvrant la voie à une production de masse où chaque millimètre carré compte. Mais au-delà des promesses marketing, que cache cette petite carte ? Pour le savoir, il faut plonger dans les détails techniques – ou du moins dans ce que ROHM a bien voulu révéler.

12,87 mm² pour un buck-boost : anatomie d’une prouesse d’intégration

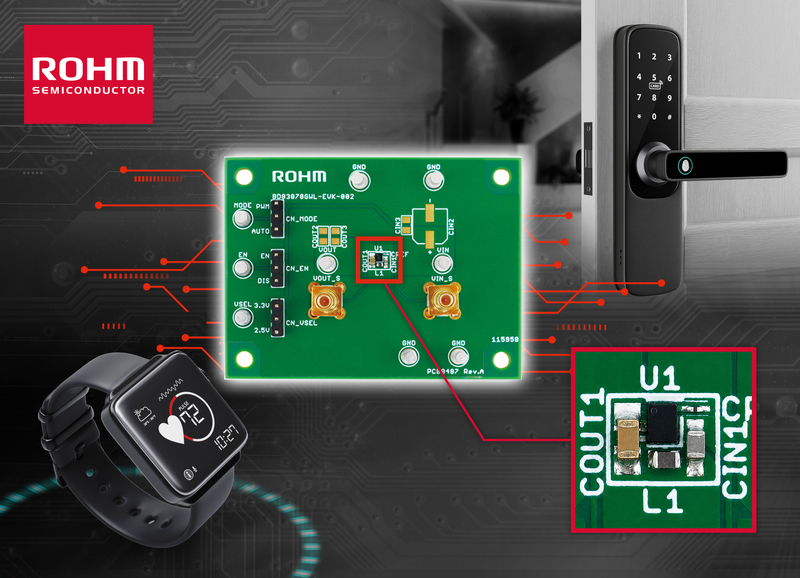

Le BD83070GWL est un convertisseur buck-boost à découpage, c’est-à-dire qu’il peut abaisser (buck) ou élever (boost) la tension d’entrée pour produire une tension de sortie stable. C’est la topologie idéale pour les applications sur batterie où la tension varie. ROHM ne communique pas encore publiquement la fréquence de commutation ni le type de modulation (PWM, PFM, ou burst mode), mais la fiche technique officielle devrait lever le voile. Ce que l’on sait, c’est que le composant intègre les MOSFETs de puissance, ce qui réduit le nombre de composants externes au strict minimum : une inductance, deux condensateurs de filtrage (entrée et sortie) et éventuellement une résistance de réglage.

Source : wiot-group.com

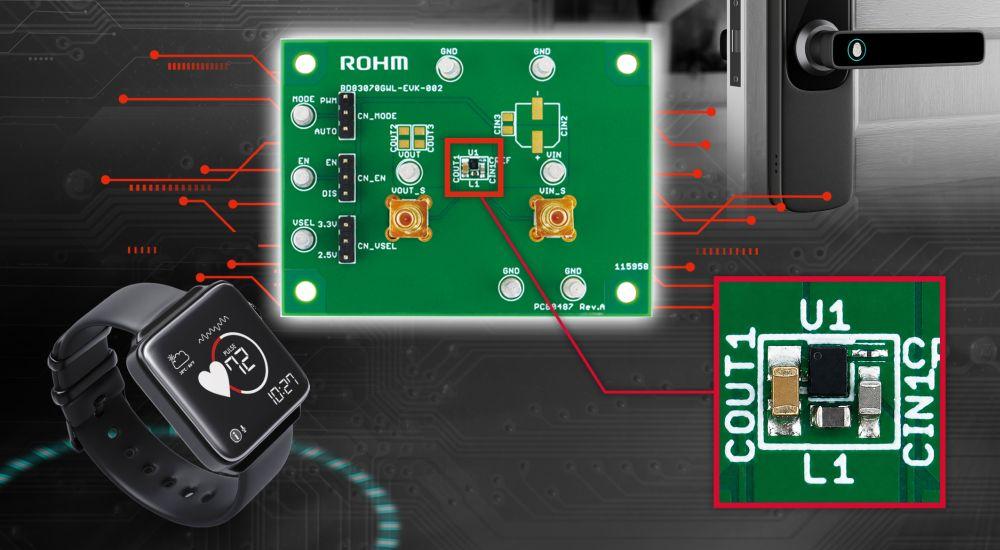

La surface de montage de 12,87 mm² est impressionnante. Pour donner un ordre d’idée, un circuit imprimé standard de 3,3 × 3,9 mm peut accueillir le CI et ses passifs dans un espace comparable à celui d’une petite pastille de médicament. Cette compacité est rendue possible par le packaging du BD83070GWL, probablement un CSP (Chip Scale Package) ou un QFN très fin. ROHM indique que la carte d’évaluation elle-même mesure quelques centimètres, mais c’est la zone utile du montage qui compte pour le design final.

Le schéma de principe n’est pas encore diffusé dans les sources publiques, mais on peut raisonnablement supposer une architecture classique : un interrupteur principal (MOSFET haut côté) et un interrupteur synchrone (MOSFET bas côté) pour le redressement, une inductance en série, et une boucle de régulation de tension. La particularité réside probablement dans l’optimisation des pertes de commutation et de conduction, permettant d’atteindre 97 % de rendement malgré une si petite empreinte.

97 % de rendement et 2,8 µA de repos : le double défi des batteries enfin relevé ?

Le rendement de 97 % annoncé par ROHM est un chiffre qui attire l’attention. La plupart des buck-boost compacts du marché plafonnent entre 85 % et 95 % en conditions nominales. Atteindre 97 % nécessite une réduction drastique des pertes : pertes ohmiques dans les MOSFETs (RDS(on) très faible), pertes de commutation minimisées par une commande de grille optimisée, et pertes magnétiques réduites par le choix d’une inductance adaptée.

Mais le chiffre le plus frappant est peut-être le courant de repos de 2,8 µA. En mode veille, un convertisseur consomme de l’énergie pour son propre fonctionnement (oscillateur, référence de tension, comparateurs). Un courant de repos aussi bas permet de prolonger considérablement l’autonomie des appareils qui passent la majeure partie de leur temps en sommeil, comme les capteurs IoT ou les montres connectées. ROHM a probablement utilisé un mode burst ou PFM (Pulse Frequency Modulation) à très faible charge, où le convertisseur n’envoie des impulsions que lorsque la tension de sortie chute en dessous d’un seuil.

Ces deux performances combinées – rendement élevé en charge et consommation quasi nulle au repos – sont exactement ce que réclament les concepteurs de wearables. Si l’on compare avec les solutions existantes, par exemple le TPS63802 de Texas Instruments (rendement typique de 95 %, courant de repos de l’ordre de 10 µA) ou le LTC3531 d’Analog Devices (rendement autour de 93 %, courant de repos de 15 µA), le BD83070GWL semble prendre une longueur d’avance. Mais attention : ces chiffres sont ceux des fiches techniques, et les performances réelles dépendent fortement des conditions de test (tension d’entrée, courant de sortie, température). ROHM n’a pas encore publié de courbes de rendement détaillées ni de benchmarks indépendants.

Face aux ténors : comment le BD83070GWL se mesure-t-il aux TPS63802 et LTC3531 ?

Pour situer cette nouveauté, il est utile de la confronter aux références établies. Le tableau ci-dessous résume les spécifications clés annoncées par ROHM et les compare, de manière qualitative, aux produits concurrents les plus proches – faute de données chiffrées précises dans les sources fournies.

Source : presseagentur.com
Caractéristique ROHM BD83070GWL (annoncé) TI TPS63802 (données constructeur) ADI LTC3531 (données constructeur)
Rendement max 97 % 95 % (typ.) 93 % (typ.)
Courant de repos 2,8 µA ~10 µA ~15 µA
Surface de montage 12,87 mm² (3,3×3,9 mm) ~20 mm² (estimation) ~30 mm² (estimation)
Composants externes 5 (bobine + condensateurs) 6-8 (bobine, condensateurs, résistances) 6-8 (bobine, condensateurs, résistances)
Courant de sortie max Non communiqué 500 mA 400 mA
Prix échantillon 100 $ (carte complète) ~50 $ (carte d’évaluation) ~75 $ (carte d’évaluation)

Sources : ROHM (annonce officielle), TI et ADI (fiches techniques publiques, non fournies dans les extraits – valeurs indicatives basées sur la connaissance générale, à prendre avec précaution).

Le BD83070GWL semble donc exceller sur la compacité et l’efficacité, mais le courant de sortie maximal n’est pas précisé. Si ce dernier est limité à quelques centaines de milliampères, le composant sera parfait pour les wearables et capteurs, mais moins adapté à des applications plus gourmandes (moteurs, modules radio haute puissance). Le prix de la carte d’évaluation (100 $) est dans la moyenne haute, mais il inclut probablement un échantillon du CI et une conception optimisée.

Des montres connectées aux nœuds LoRa : les cas d’usage qui justifient l’investissement

ROHM liste explicitement les applications visées : wearables (montres connectées, bagues intelligentes, capteurs biométriques), appareils mobiles (AR/VR, smartphones), IoT (nœuds de capteurs AI, dispositifs BLE, serrures connectées, petits drones), et petits appareils sur batterie (cigarettes électroniques, écouteurs sans fil, clés numériques, brosses à dents électriques). Tous ces produits ont en commun une batterie de faible capacité (quelques centaines de mAh) et un besoin de régulation de tension entre 1,8 V et 3,6 V.

Prenons l’exemple d’un capteur BLE alimenté par une pile bouton CR2032 (3 V). La tension de la pile chute à 2,5 V en fin de vie, alors que le microcontrôleur et le module BLE nécessitent 3,3 V. Un buck-boost comme le BD83070GWL peut élever la tension jusqu’à 3,3 V avec un excellent rendement, et son courant de repos de 2,8 µA permet une autonomie de plusieurs années. De même, une montre connectée qui alterne entre veille prolongée (quelques µA) et pics de courant (quelques dizaines de mA) bénéficie du double régime PWM/PFM.

La carte d’évaluation est conçue pour accélérer le prototypage. ROHM met à disposition les schémas de circuit, la nomenclature et les fichiers de conception. L’ingénieur peut ainsi reproduire le design sur sa propre carte en quelques jours, puis passer à la production en conservant la même empreinte. C’est un atout indéniable pour les équipes R&D qui doivent réduire le time-to-market.

Prototyper en un clin d’œil : la carte d’évaluation comme accélérateur de mise sur le marché

La BD83070GWL-EVK-002 se présente comme une carte de petite taille, équipée de connecteurs d’alimentation et de points de test. ROHM précise que les ressources de conception sont accessibles publiquement, ce qui facilite la reproduction du circuit. Pour un ingénieur, c’est un gain de temps considérable : plus besoin de calculer l’inductance optimale ou de choisir les condensateurs – tout est pré-dimensionné pour atteindre les performances annoncées.

Source : kyodonewsprwire.jp

La carte est disponible à l’achat via DigiKey et Farnell au prix unitaire de 100 $ (hors taxes). Ce tarif est dans la fourchette haute pour une carte d’évaluation, mais il inclut un échantillon du CI et une conception validée. À titre de comparaison, les cartes d’évaluation de Texas Instruments pour le TPS63802 coûtent environ 50 $, tandis que celles d’Analog Devices pour le LTC3531 tournent autour de 75 $. L’écart de prix peut se justifier par la rareté de l’ultra-compacité et des performances annoncées.

Cependant, pour les makers individuels ou les petites structures, 100 $ reste un investissement. ROHM ne propose pas, à ce stade, de programme d’échantillons gratuits. Il faudra attendre les premiers retours d’utilisateurs sur les forums (EEVblog, Reddit) pour savoir si la documentation est à la hauteur et si la carte est facile à prendre en main.

100 dollars l’échantillon : un ticket d’entrée justifié ou un frein pour les makers ?

Le prix de 100 $ soulève une question légitime : ROHM cible-t-il les ingénieurs professionnels ou les passionnés d’électronique ? La réponse est probablement les deux, mais avec une priorité claire sur les premiers. Dans un contexte industriel, 100 $ pour une carte d’évaluation qui permet de valider un design en quelques heures est un coût négligeable face aux semaines de développement économisées. Pour un maker, en revanche, c’est une somme qui peut freiner l’expérimentation.

L’absence de retours utilisateurs à ce jour (lancement très récent) ne permet pas de juger de la qualité de l’expérience. On peut espérer que ROHM mettra à disposition des fichiers de conception au format ouvert (KiCad, Altium) et des exemples de code pour faciliter l’intégration. La communauté attendra probablement des tests indépendants de rendement et de bruit avant de se prononcer.

Vers une nouvelle génération d’alimentations embarquées : ce que cette carte change pour le design système

Au-delà des chiffres, cette annonce de ROHM illustre une tendance lourde : l’intégration poussée des fonctions d’alimentation. Avec seulement cinq composants pour un buck-boost complet, le concepteur peut libérer de l’espace précieux sur le circuit imprimé pour ajouter des capteurs, de la connectivité ou une batterie plus grosse. La simplification du routage est également un avantage : moins de pistes, moins de parasites, une fiabilité accrue.

Si le BD83070GWL tient ses promesses, il pourrait devenir un nouveau standard pour les applications à très faible empreinte. Les perspectives d’évolution sont nombreuses : intégration de la bobine dans le package (comme le font déjà certains modules de TDK), montée en fréquence pour réduire encore la taille des passifs, ou ajout d’une interface numérique (I²C) pour ajuster dynamiquement la tension de sortie.

ROHM pose-t-il un nouveau standard ou s’agit-il d’un coup d’éclat isolé ? Seul l’avenir – et les tests indépendants – le diront. En attendant, la BD83070GWL-EVK-002 est une carte à suivre de près pour tous ceux qui conçoivent des systèmes alimentés par batterie. Nous appelons la communauté des ingénieurs et des makers à partager leurs mesures et leurs impressions dès que les premiers échantillons seront entre leurs mains.
